Zisternen Bauplan

Hallo Leute!

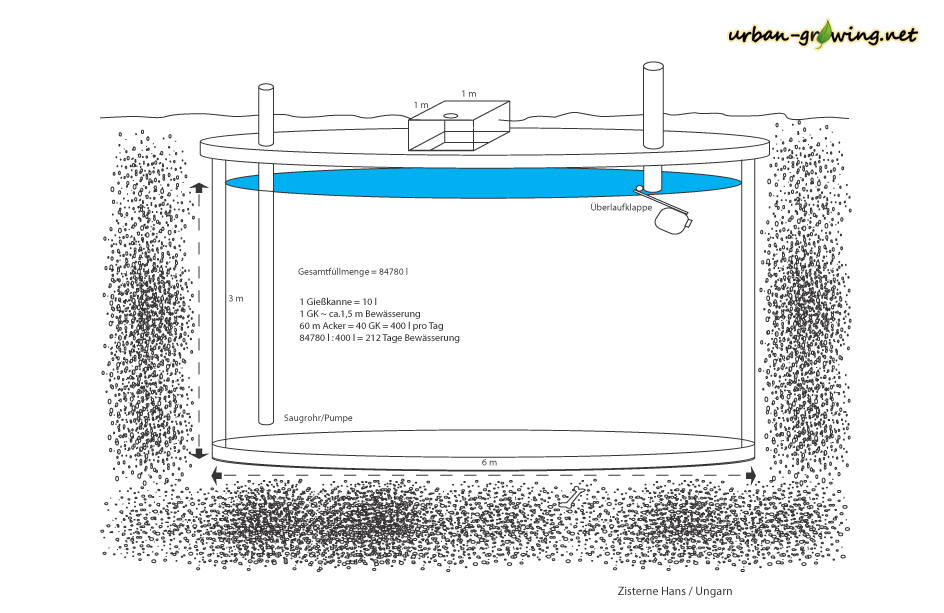

Hier habe ich noch einen nützlichen Zisternen Bauplan für euch. Ich habe ihn anlässlich eines privaten Zisternen-Projektes in Ungarn gezeichnet.
Ich hoffe, ihr könnt sie gut gebrauchen.

Zisternen Bauplan - www.urban-growing.net

Für die Berechnung der Füllmenge gilt: V = r² x π(3,14) x h

Bauplan Zisterne - www.urban-growing.net

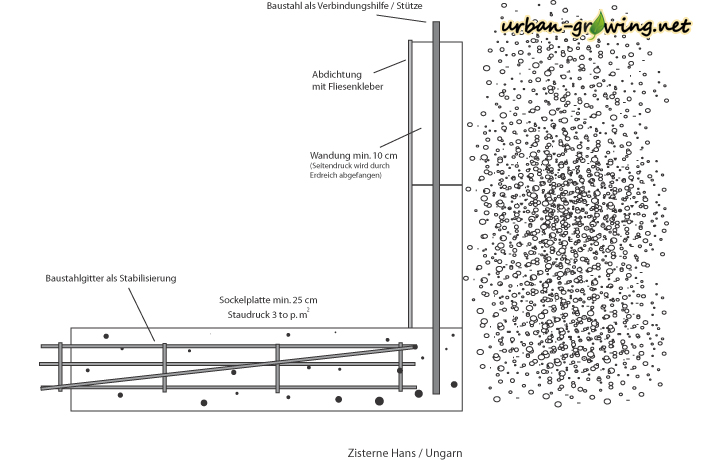

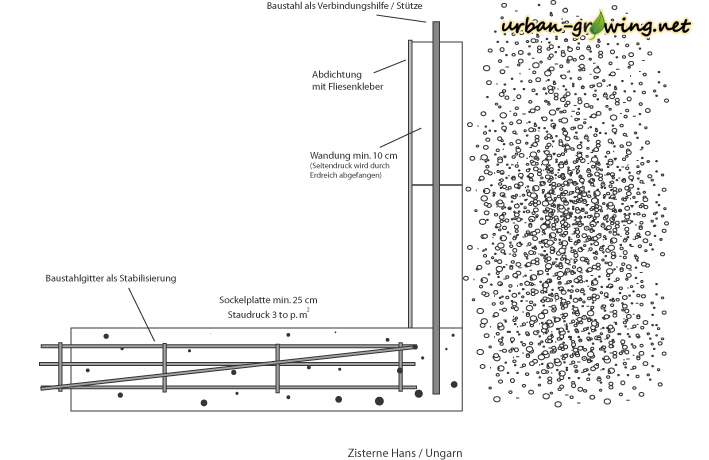

Ist die Sockelplatte zu dünn und nicht mit Stahlmatten / Armierungseisen verstärkt, kann sie unter der enormen Belastung durch das Wasser brechen!
Hier gilt: 1 m³ Wasser entspricht 1 to Gewicht. Das heißt also bei einer Füllhöhe von 3 Metern einem senkrechten Gewicht von 3 to pro m².

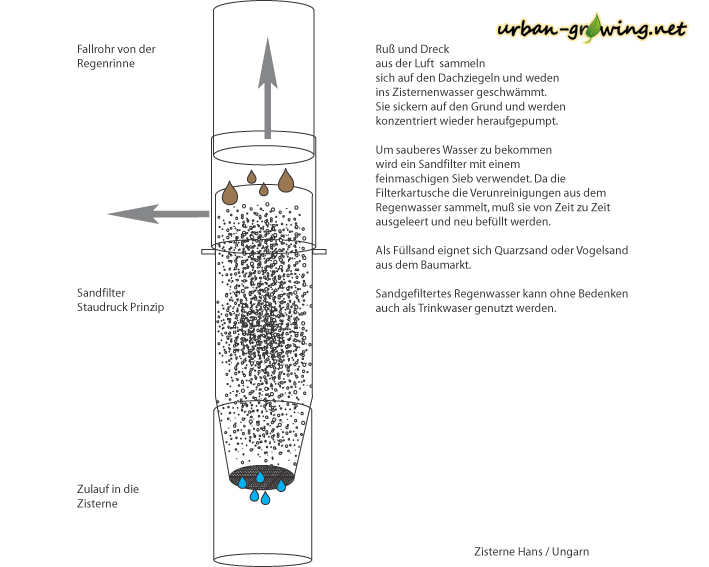

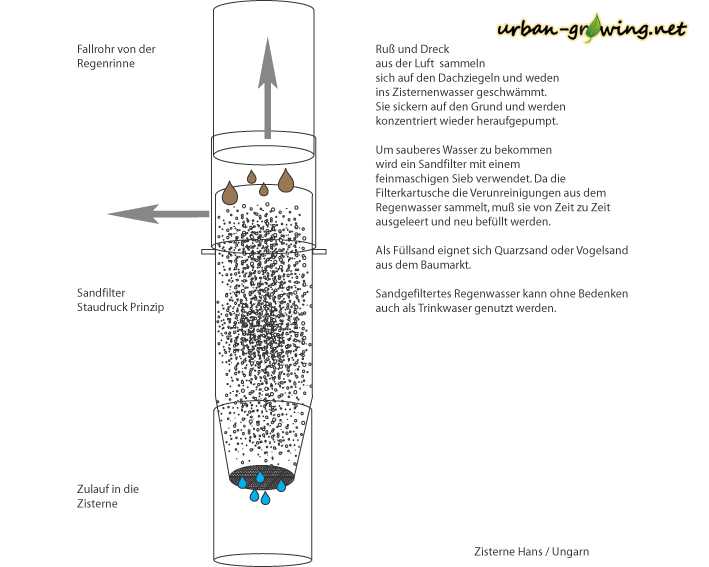

Hier noch die Zeichnung eines Sandfilters für Regenwasser aus der Dachrinne. Verwendet werden einfache, handelsübliche Fallrohre / Regenrohre.
Das mittlere Element lässt sich als Kartusche herausnehmen. Dazu wird die äußere Manschette nach oben geschoben und dann die Filterkartusche zur Seite herausgenommen.

Bauplan Zisterne Sandfilter - www.urban-growing.net
